低壓液壓元件密封結構中，O型密封圈一般實現的是單面密封，即只是一個方向的壓緊，使密封圈具備一定的壓縮量，進而達到密封油路的需要。有時候根據結構空間的要求，很難有空間實現結構上的雙面密封設計，不得不采用一個O型密封圈同時實現兩面密封的形式。實際應用時，面臨如何選擇密封圈尺寸和如何保證結構合理的問題。同時，由于設計不合理，密封量設計不合適和密封槽設計不合適，都將導致密封圈處在不合理的壓縮狀態，縮短其使用壽命，且在拆裝后無法繼續使用。因此，只有合理選擇結構，才能避免該類問題的發生。下面O型圈廠家為大家簡單的說一下這種雙面密封，具有內容如下：

    在某項液壓泵產品的研制過程中，活門處面需要O型密封圈實現密封兩個方向的高壓油液與外界的物理隔離。圖1描述了這種雙面密封的形式，O型密封圈同時完成了兩個高壓區與外界的物理隔絕。

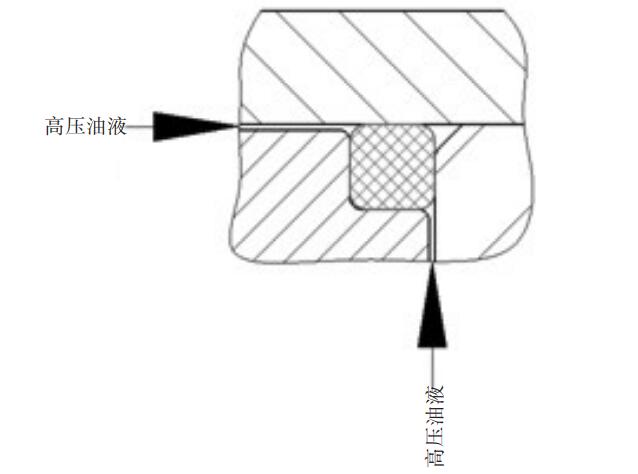

                                                      圖1 雙密封形式圖

    圖2中，密封圈同時密封了兩個面。圖2只是理想狀態下的密封圈形狀，由于受到一定的側向壓力，密封圈實際是會受到一定擠壓而發生變形。這種變形又被密封溝槽的形狀與大小限制。為了保證密封時密封圈處在可控的變形狀態，需要根據密封要求，抽象處理數學模型，并在模型基礎上分析密封圈的過盈量、密封溝槽尺寸等參數。

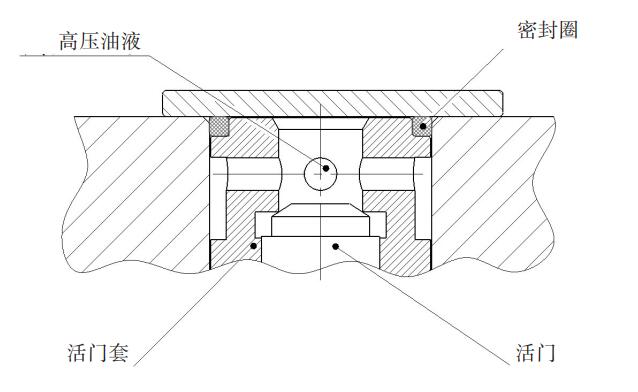

                                                  圖2 截面分析圖
